Los Soportes Peygran para exterior son una solución ideal para proyectos en los que vayamos a utilizar un pavimento flotante, técnico, sobreelevado o registrable.
Son la mejor alternativa a los métidos tradicionales para aligerar peso y evitar barreras arquitectónicas y permiten acabados de gran calidad, ahorrando trabajo y facilitando el mantenimiento.
En esta familia de productos tienes a tu disposición los Plots BSP y autonivelantes.
Plots BSP
Apoyos
COMPLEMENTOS
Dilatador perimetral
Cerramiento Vertical PA BSP
Casquillo 100 BSP
Cabezal basculante 0% a 3% BSP
Cuña pavimento técnico
Gancho espesorado
COMPLEMENTOS
Anclaje tarima intermedio rápido
Cruceta rastrel baldosa
Regulador de inclinación
Cuña pavimento técnico
Gancho espesorado
Anclaje rastrel madera BSP
Instrucciones
- 1. Indicar el largo A y ancho B de embaldosado en m
- 2. Indicar el formato de baldosa en cm
- 3. Indicar la longitud máxima entre apoyos que admite la baldosa.
- 4. Indicar si se precisa plot central o no.
TERRAZA
[m²]
BALDOSA
PARÁMETROS DE PLOTS
Longitud máxima
entre Plots [cm]
Plot central
[sí / no]
Junta
[mm]
TOTAL PLOTS
RATIO
uds/m²
Instrucciones
- 1. Indicar el largo A y ancho B de embaldosado en metros.
- 2. Indicar el formato de baldosa en cm.
- 3. Indicar la separación entre rastreles x, y la distancia entre apoyos y. Ambos multiplo de la baldosa.
TERRAZA
BALDOSA
INTER-EJES
rastrel [mm]
entre apoyos [mm]
Plots
Rastrel 2m Ref. 03040141Z
Clip rastrel Ref. 03040132E - 100uds.
Cruceta Rastrel Ref. 03040131E - 100uds.
CALCULA TUS PLOTS
DE FORMA
AUTOMÁTICA
Soportes pavimento
elevado
MODO DE USO
Modo de uso BSP
1º Colocación de piezas de perímetro
Será necesario retirar las pestañas de separación de baldosa en las cabezas de los Plots que estén situados en el borde del perímetro, quedando el Plot completamente debajo de la baldosa y no en el eje de la junta.
2º Regulación de inclinación
El Regulador de Inclinación (accesorio) permite conseguir la perfecta verticalidad del Plot sobre formaciones de pendiente, evitando así que aparezcan cejas entre baldosas.
3º Nivelado de baldosas
Colocar la baldosa sobre los soportes. Verificar con un nivel y ajustar la altura en cada punto de apoyo girando las Tuercas Flotantes de cada uno de los Plots.
4º Asiento de baldosas mediante Almohadillas
La Almohadilla Peygran permite el asiento perfecto de las baldosas, corrigiendo ligeros fallos de nivelación entre plots, reduce el deslizamiento de las baldosas y la transmisión de ruido y vibraciones, aumentando la sensación de solidez y estabilidad del pavimento.

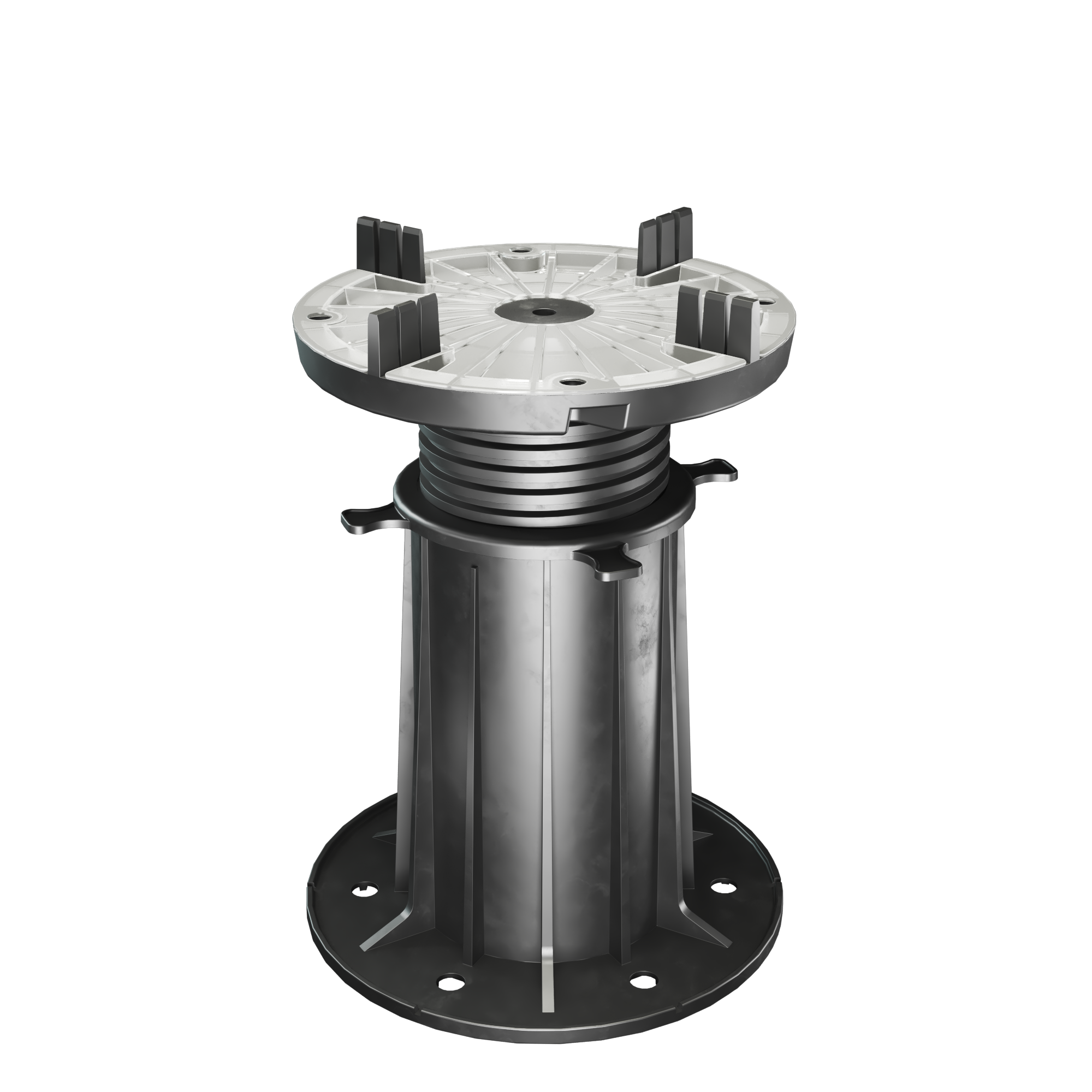

5º Bloqueo de Altura del Plot
Roscar la Contratuerca (accesorio) hasta su posición más baja. Fijar apretando la Contratuerca Flotante con ayuda de dos Llaves para Contratuerca. El uso de Contratuerca evita futuros movimientos indeseados.
6º Colocación baldosas contiguas
El proceso de colocación debe ser continuo, dejando los huecos marcados por los separadores. El montaje con junta abierta permite no instalar juntas de dilatación, pero se deben respetar las juntas de contorno con dilatadores. Respetar las instrucciones técnicas del fabricante de solado.
7º Creación de junta de contorno
Utilice los Dilatadores Perimetrales (accesorio) para crear juntas de borde, permitiendo la dilatación de la superficie embaldosada sin transmitir empujes a los paramentos perimetrales.
8º Pavimento registrable
Finalmente, conseguimos una superficie completamente registrable que nos permite acceder a instalaciones inferiores como pueden ser sumideros, cableado eléctrico, cañerías, etc.
